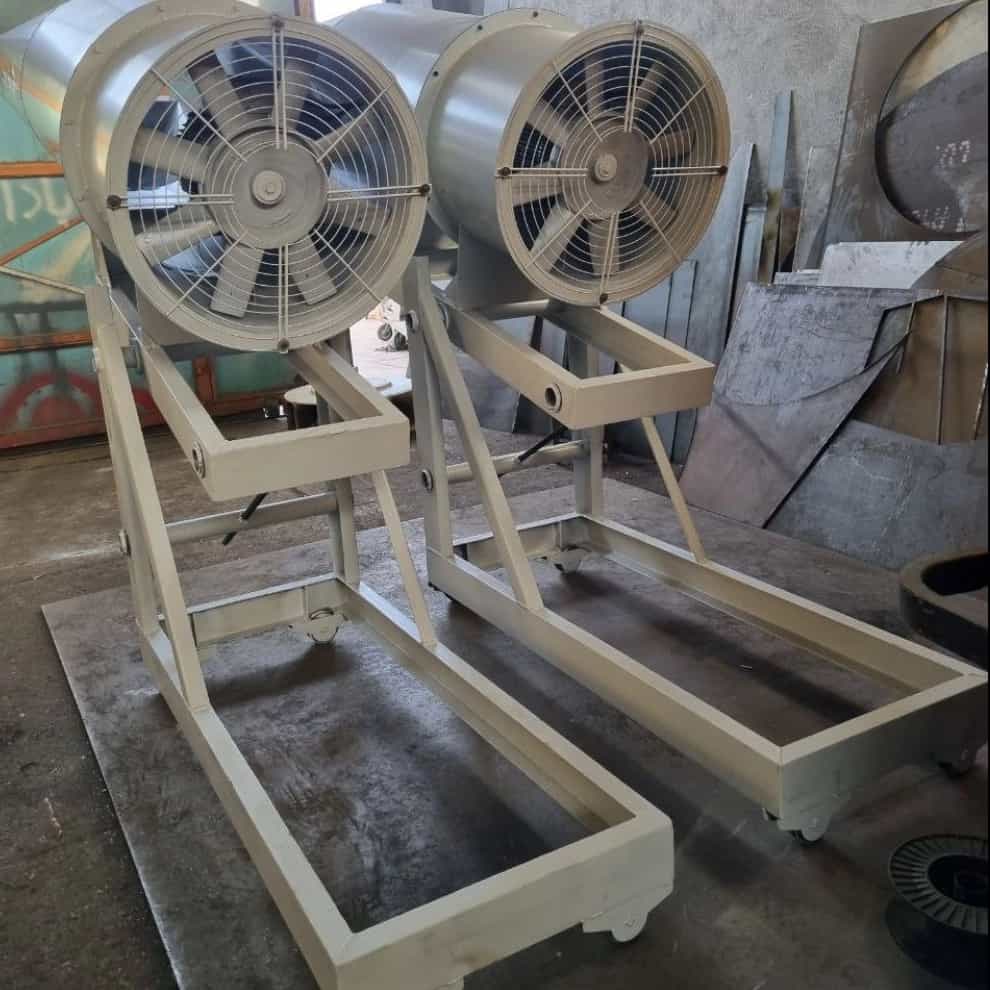

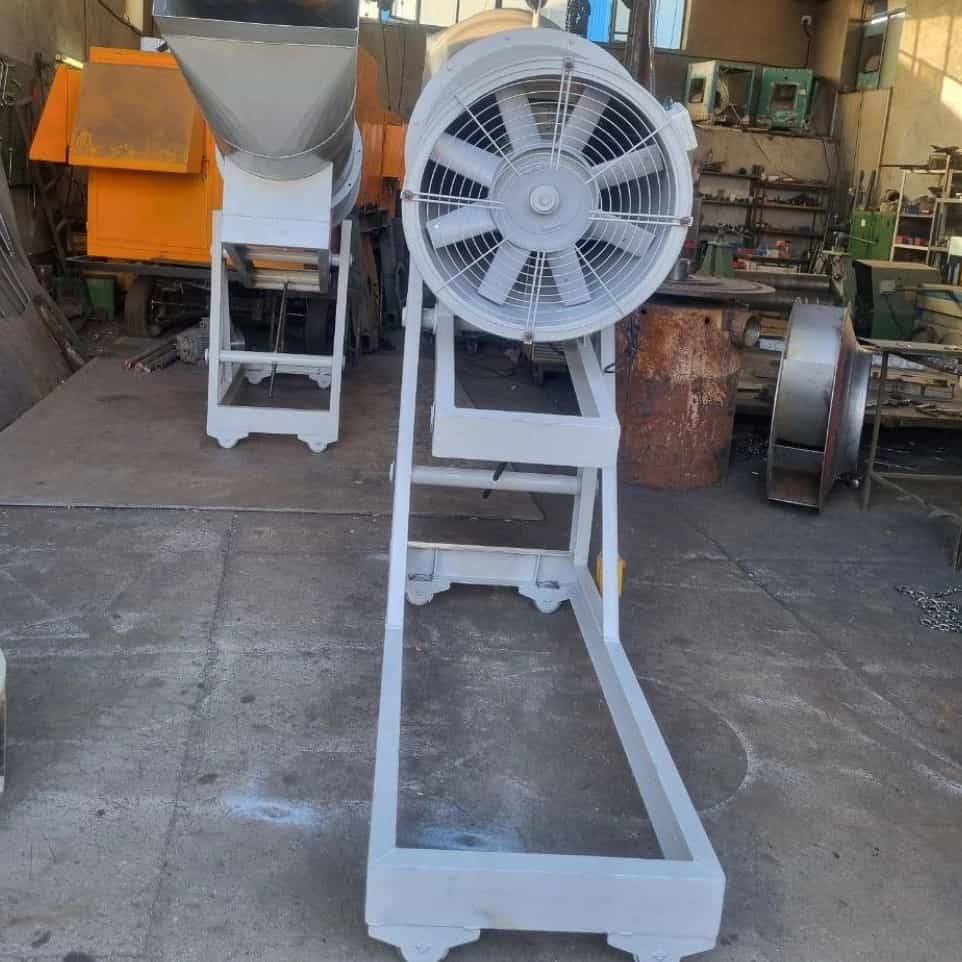

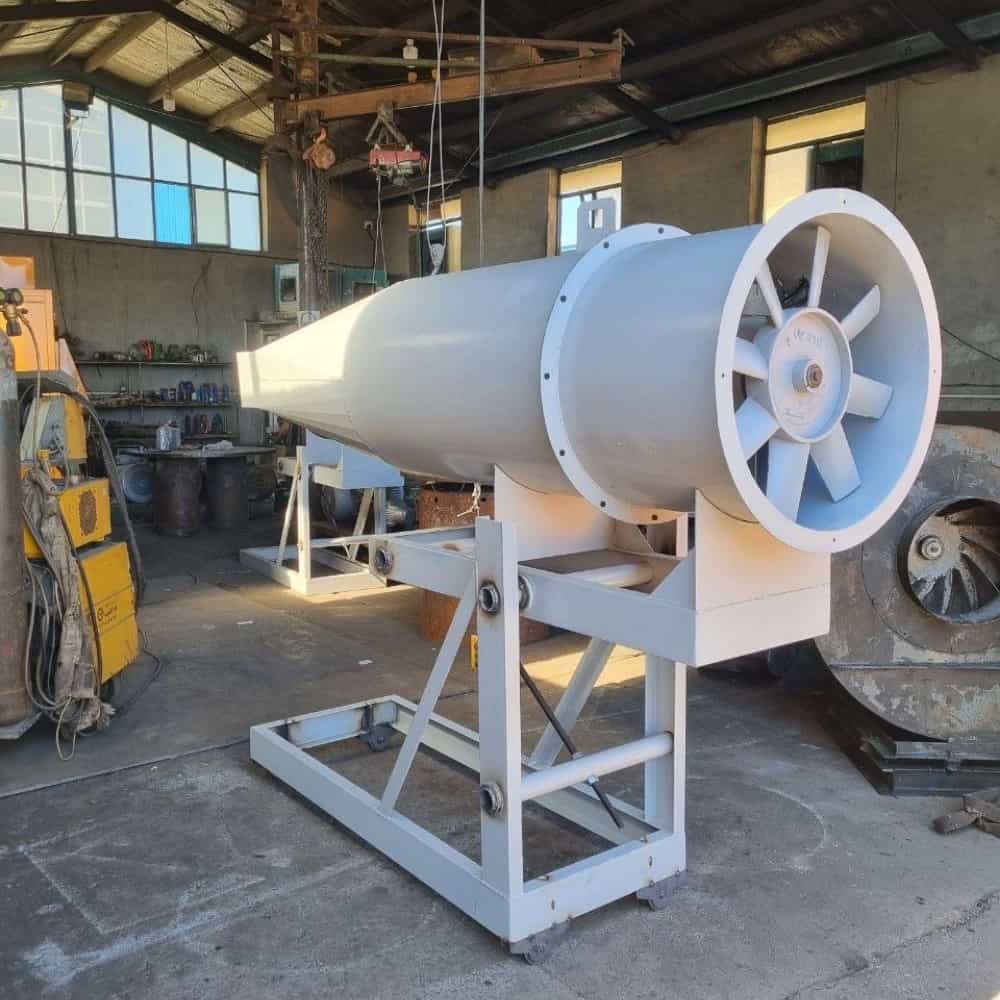

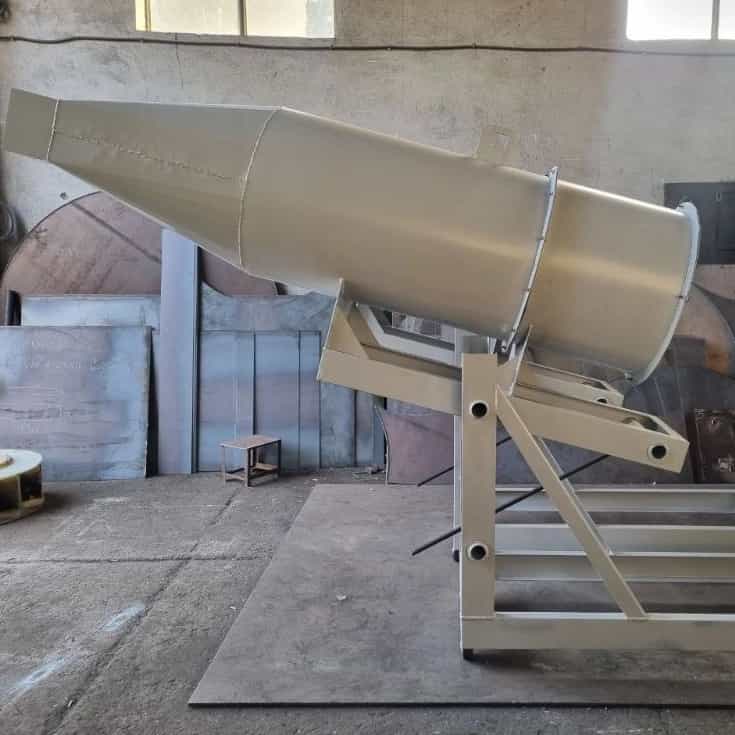

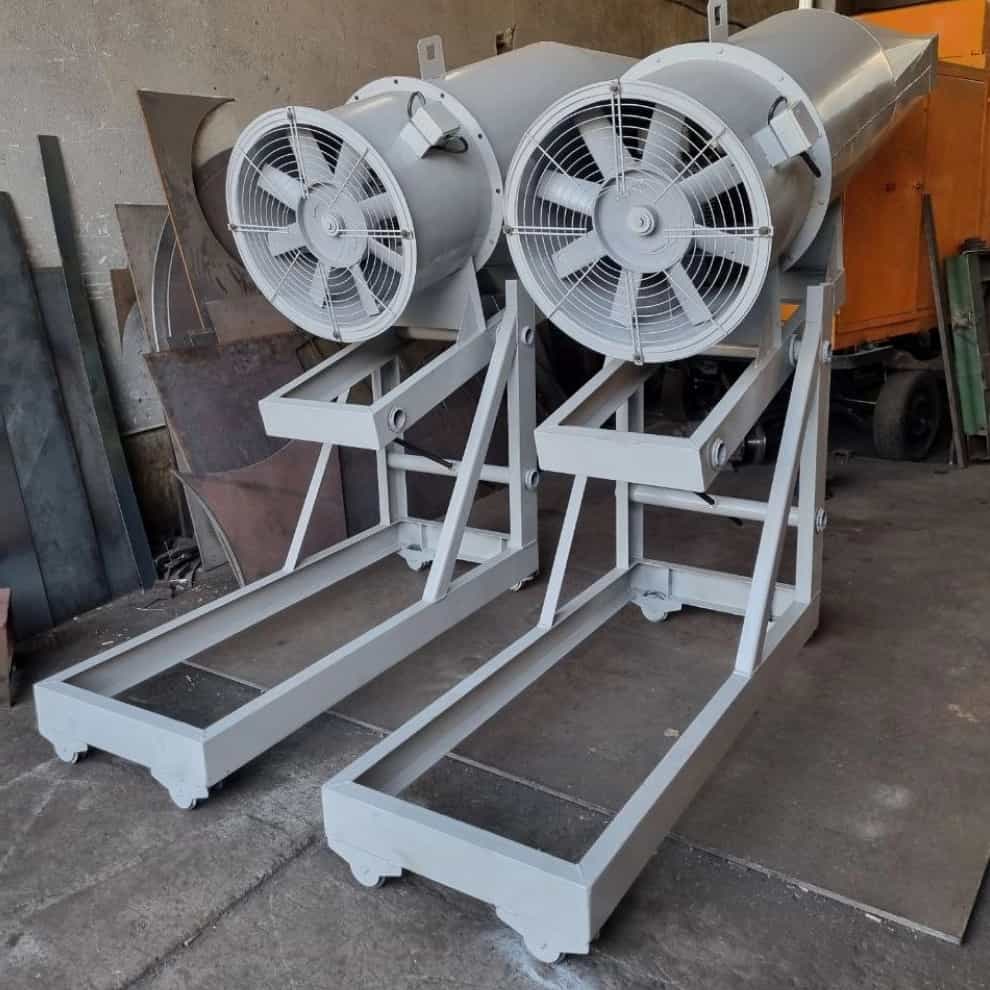

جت فن کانالی پرتابل

جت‌ فن صنعتی بادافزار کاوه کولینگ

خنک‌سازی دیواره کوره‌های حرارتی با فناوری فشار بالا و دبی کنترل‌شده

مقدمه

جت‌فن‌ (Jet Fan) یکی از مهم‌ترین واحدهای تهویه و خنک‌سازی در واحدهای صنعتی حرارتی به شمار می‌رود. مجموعه بادافزار کاوه کولینگ با تمرکز بر طراحی اختصاصی سامانه‌های فشار بالا و جریان محوری، توانسته مدلی از جت‌فن‌های صنعتی را توسعه دهد که علاوه‌بر تهویه محیط‌های بسته، قابلیت خنک‌سازی دیواره کوره‌های القایی و حرارتی را نیز دارند.

ساختار فنی جت‌فن بادافزار کاوه کولینگ

1. بدنه و محفظه:

   ساخته شده از استیل ضدزنگ 304 و فولاد ضدخوردگی ST37 با روکش اپوکسی 250 میکرون، مقاوم در برابر حرارت تا °C 300.

2. پروانه محوری (Impeller):

   قطر از 500 تا 960 میلی‌متر، ساخته‌شده از آلیاژ آلومینیوم تیتانیومی جهت حفظ استحکام در سرعت‌های بالا، زاویه حمله 30° تا 38°.

3. الکتروموتور:

   توان بین 3 تا 15 کیلووات بسته به کاربرد، کلاس عایقی F، استاندارد IEC 60034 و ISIRI 7608.

4. محور انتقال نیرو و یاتاقان‌ها:

   طراحی دارای سیستم Dynamic Balancing و یاتاقان‌های SKF مقاوم تا 180°C.

5. سیستم راه‌اندازی و کنترل هوشمند:

   مجهز به اینورترهای کاوه‌کولینگ KS‑Drive با امکان کنترل دبی خروجی هوای خنک‌کننده به‌صورت پیوسته (Variable Air Volume).

مکانیسم خنک‌سازی دیواره‌ کوره

در عملیات حرارتی و ذوب فلزات، دمای سطح دیواره‌ کوره‌ها گاهی تا 900°C افزایش می‌یابد. جت‌فن‌های بادافزار کاوه کولینگ با ایجاد جریان هوا به سرعت 22 m/s و فشار استاتیکی 750 Pa، باعث:

• کاهش دمای سطح کوره تا ‎≤‎180°C در شعاع 2.5 m در مدت 3 دقیقه.
• جلوگیری از شکست لایه نسوز (Refractory Layer) و افزایش عمر آجر نسوز تا 2 برابر.
• پایداری خط حرارتی در محدوده کاری 80–300°C برای فرآیند مداوم تولید.

استانداردها و آزمون‌ها

• طراحی مطابق EN 12101‑3 (Fan for Smoke and Heat Control Systems).
• آزمون عملکرد حرارتی طبق ISO 5801 / ISIRI 9766 در دبی 18000 m³/h.
• تایید لرزش کمتر از 4.5 mm/s طبق ISO 10816‑3.
• مقاومت سازه‌ای در برابر شعله مستقیم تا 45 دقیقه (Structural Fire Resistance Test).

مزایا و نقاط قوت صنعتی

1. کاهش مصرف انرژی تا 30٪ نسبت به فن‌های سانتریفیوژ
2. قابلیت نصب در سقف و نماهای صنعتی با پایه‌های ضدحرارت
3. سازگاری با PLC و سیستم‌های BMS صنعتی
4. طراحی مدولار مناسب برای تعمیرات سریع

کاربردها

• خنک‌سازی دیواره‌ کوره‌های ذوب فولاد و آلومینیوم
• تهویه تونل‌های حرارتی و اتاق‌های عملیات کوره
• ایجاد جریان هوای یکنواخت در خطوط خمکاری و فورجینگ
• کنترل دمای اتاق احتراق در سیستم‌های نیروگاهی

جمع‌بندی

جت‌فن صنعتی بادافزار کاوه کولینگ، تلفیق دانش حرارت، مکانیک سیالات و کنترل هوشمند است که امکان پایداری حرارتی و افزایش عمر کوره‌های صنعتی را به‌صورت کاملاً مهندسی‌شده فراهم می‌کند. این محصول با رعایت استانداردهای EN، IEC و ISIRI، گزینه‌ای ممتاز برای واحدهای ذوب فلز، صنایع سرامیک و خطوط حرارت‌دهی پیوسته به‌حساب می‌آید.
